Lieu d'origine:
La Chine
Nom de marque:
ZK CORP
Numéro de modèle:
usine de ciment
Petite usine de ciment blanc à vendre
Mini introduction détaillée de construction d'usines de ciment

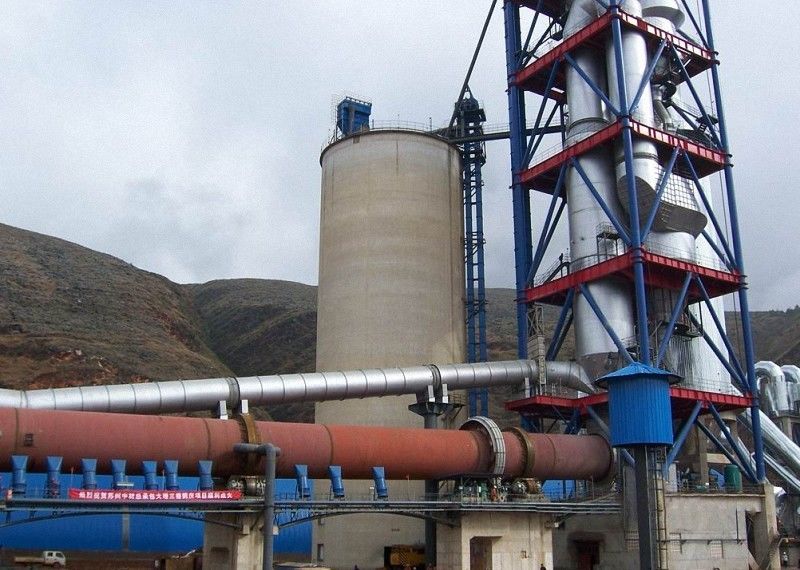

La conception de la chaîne de production de ciment usine clés en main utilise le préchauffeur de suspension de cinq-étape le plus avancé, four de décomposition de RSP/F et cimente le four rotatoire. La technologie de contrôle centralisé sera également employée dans le système d'automation d'ordinateur. Nous sommes commis pour t'offrir une solution parfaite d'usine de ciment avec la technologie transformatrice avancée et les excellents équipements. Tous les index technologiques sont approvable dans vos critères locaux d'industrie.
Les advertages de la mini construction d'usines de ciment
Silo d'homogénéisation de chaux : Dispositif simple, économiquement, peu de surface au sol
Vu le fait que la différence existe dans la teneur en ingrédient de la chaux, qui rend l'index de qualité difficile à commander, les utilisations de conception la croix à petite échelle efficace ont coupé le type stockage de prehomogenization de matière première (c'est-à-dire, stockage vertical de prehomogenization) pour rétrécir l'écart type. L'homogénéisation du stockage de prehomogenization est 3~ 6 et décharge la CA-Co. L'écart type étant environ 1.5%~2.0%. Il est particulièrement adapté pour la petite usine de ciment de sec-processus dont la capacité est 700t/d.
Consommation de puissance faible dans le système d'homogénéisation de matière première
Vu les espaces limités dans le site de projet, nous allons chez le technicien "A" que le silo d'homogénéisation de φ15 ×35m MF est employé pour homogénéiser. Son volume d'effet est 5500t. Le silo est fait par le principe de la gravité, ainsi la puissance est aussi basse que 0. 4 - 0. 6 kWh/t.
Système de alimentation commode
Là 2 ensembles d'échelles mécaniques de poids d'alimentation sont installés au fond des silos. Du charbon pulvérisé est introduit dans la tête de four et le four de décomposition par le dispositif de alimentation rotatoire. Il est facile commander le système de alimentation sûr et courant parfaitement.
Système de cyclone
Dans la conception, le préchauffeur simple de suspension de cinq-étape de disposition de rangée est utilisé. Excepté le tube C1, d'autres sont tous les cyclones à basse pression. Près des points d'alimentation des conduits d'air de cyclones, il y a les tableaux de décharge réglables installés pour aider la dispersion matérielle, empêcher le matériel de la baisse de groupement et causer le court-circuit.
Le four de décomposition de RSP/F le plus avancé
Le four de décomposition de RSP/F est développé sur la base de la technologie de RSP, absorbant les avantages du four de cpc et ajoutant le lit fluidisé. Il se compose de chambre de précombustion, de chambre de calcination et de chambre de mélange. RSP/F prolonge la période debout du charbon pulvérisé et du matériel. En raison du volume du Sc et du MC est agrandi correctement, et le lit fluidisé est ajouté, période debout de charbon pulvérisé et le matériel est prolongé à autour de 3.6s. Le dispersiveness du matériel est intensifié et il élargit également le secteur de transfert de chaleur du système entier.
Mesure antiblocage de système de préchauffage
Pour empêcher couvrir d'une croûte et bloquer le problème, poussant les trous aussi bien que le canon d'air sont machinés dans l'organigramme ; le système tricycique de purge d'air comprimé sont installés dans le C4-C5 ; il y a système bicyclique de purge d'air comprimé dans C1-C2. Pour connaître l'état du préchauffeur opportun, il y a également manomètre pour surveiller la condition de travail du cyclone. Quand le blocage de cémentation se produit, le dispositif de surveillance libérera le signal d'alarme tel que la lumière ou le bruit, et les opérateurs peuvent traiter lui directement.
Grand capot de four
Il peut augmenter la température d'air tertiaire effectivement et rend la disposition du conduit d'air tertiaire simple.
Chaîne de production de ciment de processus sec (25-200t/d) configuration
Capcity | 25t/d | 50 t/d | 100 t/d | 150 t/d | 200 t/d | |
Four rotatoire | Spécifications | Φ1.4×33m | Φ1.6/1.9×36m | Φ2.2×45m | Φ2.5×50m | Φ3×60m |
Capacité | 1t/h | 2t/h | 4t/h | 6t/h | 8t/h | |
Calcination La température (℃) |
1450 | 1450 | 1450 | 1450 | 1450 | |
Moulin cru | Spécifications |
Φ1.2×4.5m Circuit ouvert |
Φ1.5×5.7m Circuit ouvert |
Circuit ouvert de Φ1.83×6.1m |
Φ1.83×6.1m Circuit fermé |
Φ2.2×6.5m Circuit fermé |
Capacité | 1.7t/h | 4.5t/h | 9t/h | 12t/h | 16t/h | |
Puissance de moteur | 55kW | 130kW | 210kW | 210kW | 310kW | |
Moulin de ciment | Spécifications | Circuit ouvert de Φ1.2×4.5m |
Φ1.5×5.7m Circuit ouvert |
Circuit ouvert de Φ1.83×6.1m |
Φ1.83×6.1m Circuit fermé |
Φ2.2×6.5m Circuit fermé |
Capacité | 1.4t/h | 3.5t/h | 6.5t/h | 8t/h | 12t/h | |
Puissance de moteur | 55kW | 130kW | 210kW | 210kW | 310kW |
Nouvelle chaîne de production de ciment de processus sec (300-1500t/d) configuration
Capacité | 300t/d | 700 t/d | 1000 t/d | 1500 t/d | |
Préchauffeur | C1 | 2-Φ2500 | Φ3500 | Φ4800 | 2-Φ4000 |
C2 | Φ3600 | Φ4800 | Φ4800 | Φ5800 | |
C3 | Φ3600 | 2-Φ3700 | Φ5200 | Φ5800 | |
C4 | Φ3600 | Φ4800 | Φ5200 | Φ6200 | |
C5 | Φ3600 | Φ4800 | Φ5200 | Φ6200 | |
Pre-calciner | Spécifications | Φ2200 | Φ2800 | Φ4800 | Φ5200 |
Four rotatoire | Spécifications | Φ2.8×44m | Φ3×48m | Φ3.2×50m | Φ3.5×54m |
Capacité | 12.5t/h | 30t/h | 42t/h | 63t/h | |
La température de calcination (℃) | 1450 | 1450 | 1450 | 1450 | |
Moulin cru | Spécifications |
Moulin de rouleau vertical Φ1700 |
Moulin sec Φ3.2×7+1.8m |
Moulin sec Φ3.5×10m |
HRM2800 Moulin de rouleau vertical |
Capacité | 30t/h | 50t/h | 85t/h | 130~160t/h | |
Puissance de moteur | 400kW | 1000kW | 1250kW | 1250kW | |
Moulin de ciment | Spécifications |
Φ2.4×13m Circuit ouvert |
Φ3×11m Circuit fermé |
Φ3.2×11m Circuit fermé |
Φ4.2×13.5m Circuit fermé |
Capacité | 22t/h | 42t/h | 64t/h | 95t/h | |
Puissance de moteur | 800kW | 1250kW | 1400kW | 3550kW |
