Description du produit:

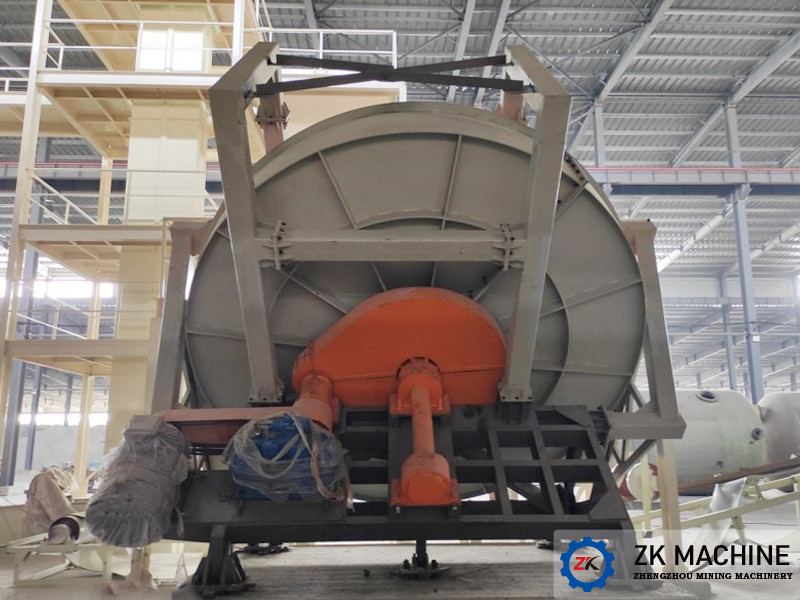

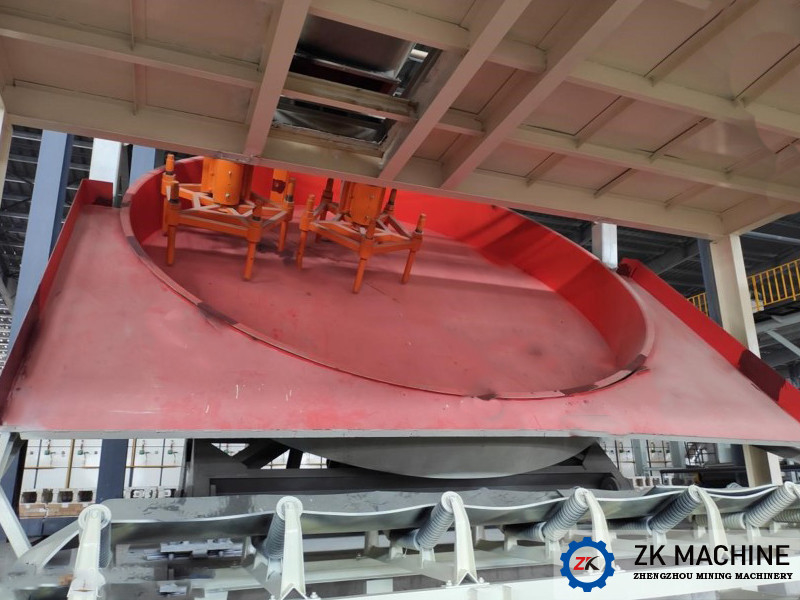

Le granulateur à disque ZK est divisé en granulateur à disque à grattoir non alimenté (PQW) et granulateur à disque à grattoir alimenté (PQ).fonctionnement pratiqueLe granulateur à disque adopte une structure massive, le fond du disque renforcé par une plaque d'acier à rayonnement multiple.Le moteur et le réducteur adoptent une conduite à courroie flexible, de sorte que la durée de vie est augmentée par le démarrage en douceur et le faible impact.
1Le diamètre de la machine à boules à disque de notre société est de 1m-7,5m.
2L'angle d'inclinaison de la plaque à bille est de 35 à 55° et la vitesse de rotation est de 7 à 25 (r/min).
3Application: principalement utilisée dans l'industrie du ciment, de la sidérurgie et de l'industrie des engrais chimiques.
Application du granulateur à disque:
Le granulateur à disque est le principal équipement pour la granulation par poudre et est largement utilisé dans l'industrie du ciment, de l'acier et des engrais.
Principe de fonctionnement du granulateur à disque:
Le noyau de particules uniforme a été fabriqué à partir de poudre de matière première, puis envoyé dans le disque, après quoi le noyau va le long d'une parabole par la force centrifuge, la force de frottement et la gravité dans le disque,l'humidité s'échappe de la surface du noyau lors du laminage, en raison de la cohésion et de la plasticité, le noyau deviendra plus grand avec de la poudre brute dans le processus.La pelle a une intensité de puits en raison de la cohésion du matériau et de la volatilité naturelle du film liquide de surfaceLorsque l'inclinaison du disque, la hauteur du bord, la vitesse de rotation et l'humidité sont fixées, les granulés de diamètre différent rouleront du bord du disque par angle différent en raison d'une gravité différente.puis décharger du bord du disque en tournant le corps du disque incliné.
Caractéristiques:
- Nom du produit: Équipement de granulation
- Garantie: 1 an
- Taux de granulation: ≥ 70%
- Scope d'activité: conception, fabrication, conseils sur place
- Caractéristiques: taux de granulation élevé
- Voltage: 380 V
Notre produit d'équipement de granulation comprend:
- Machine à granuler la poudre de charbon
- Pelletificateur à disque de minerai de phosphate
- Machine à granuler
Paramètres techniques:
| Modèle |
Dia (mm) |
La taille ((mm) |
Pente ((°) |
Vitesse (r/min) |
Puissance du moteur principal (kW) |
Puissance du moteur du grattoir (kW) |
Poids (t) |
| PQ10 |
1000 |
250 |
35 à 55 |
2.5 à 25 |
3 |
1.1 × 1 |
0.6 |
| PQ12 |
1200 |
250 |
35 à 55 |
2.5 à 25 |
4 |
1.1 × 1 |
0.8 |
| PQ16 |
1600 |
300 |
35 à 55 |
2 à 19 |
7.5 |
1.5 × 1 |
1.4 |
| PQ20 |
2000 |
320 |
35 à 55 |
1.5 à 15 |
7.5 |
2.2 × 1 |
2.2 |
| PQ22 |
2200 |
350 |
35 à 55 |
1.4 à 14 |
15 |
2.2 × 1 |
3.8 |
| PQ25 |
2500 |
350 |
45 à 55 |
1.2 à 12 |
15 |
2.2 × 1 |
5 |
| PQ28 |
2800 |
400 |
45 à 55 |
1.2 à 12 |
18.5 |
2.2 × 1 |
5.8 |
| PQ32 |
3200 |
400 |
45 à 55 |
1.2 à 12 |
22 |
3 fois 1 |
8.5 |
| PQ36 |
3600 |
550 |
45 à 55 |
1 à 10 |
30 |
3x2 |
9.8 |
| PQ42 |
4200 |
550 |
45 à 55 |
1 à 10 |
37 |
4x2 |
12.5 |
| PQ45 |
4500 |
550 |
45 à 55 |
1 à 9 |
45 |
4x2 |
13.5 |
| PQ50 |
5000 |
650 |
43 à 53 |
6 à 9 |
55 |
5.5 × 2 |
18 |
| PQ55 |
5500 |
650 |
43 à 53 |
5.7 à 8.5 |
75 |
5.5 × 2 |
30.2 |
| PQ60 |
6000 |
650 |
43 à 53 |
5.7 à 8.5 |
90 |
5.5 × 2 |
32.8 |
| PQ70 |
7000 |
650 |
43 à 53 |
5Un à sept.9 |
132 |
5.5×3 |
45.9 |
| PQ75 |
7500 |
650 |
43 à 53 |
5Un à sept.9 |
160 |
5.5×3 |
50 |
