Lieu d'origine:
La Chine
Nom de marque:
ZK
Certification:
CE ISO Certification
Numéro de modèle:
selon différents modèles

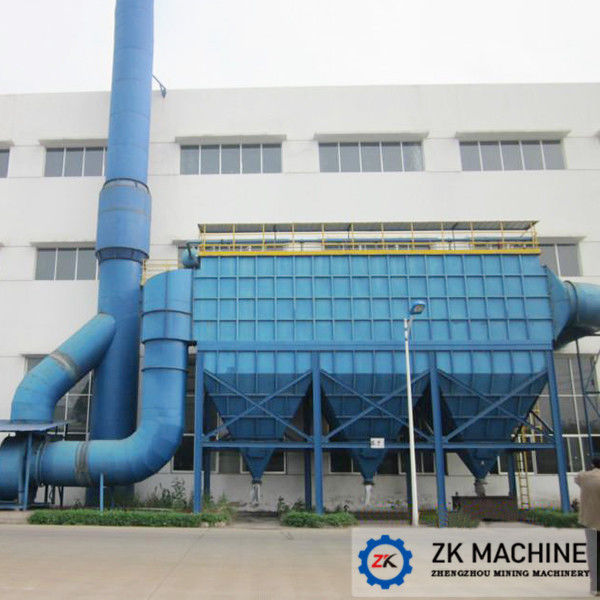

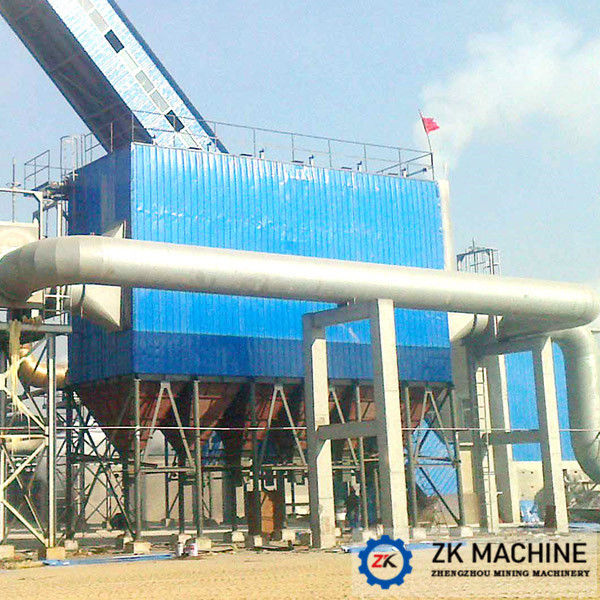

Long collecteur de poussière d'impulsion de sac de rendement élevé et collecteur de poussière de filtre à manches d'impulsion de séries de ZL
Longue introduction de collecteur de poussière d'impulsion de sac :
Collecteur de poussière d'impulsion de sac de série de ZL le long est un nouveau type et un haut filtre à manches efficace qui se développe à partir du filtre à manches court commun de fpulse de sac. Il a les caractéristiques comme un plus grand volume de l'air, une capacité plus forte de nettoyage de la poussière, un rendement élevé, un fonctionnement et entretien facile et etc. Il convient à la purification de l'air poussiéreuse et à la poussière maerial se rassemblant en industries comme la métallurgie, la construction, le produit chimique et etc.
Application de collecteur de poussière d'impulsion de sac :
Il convient à la purification de l'air poussiéreuse et à la poussière maerial se rassemblant en industries comme la métallurgie, la construction, le produit chimique et etc.
Structure de long collecteur de poussière d'impulsion de sac :
Collecteur de poussière d'impulsion de sac de série de ZL le long se compose principalement de boîte supérieure, de boîte moyenne, de seau de cendre, de jambes de soutien, de sachet filtre et de dispositif de soufflement, cendre déchargeant le dispositif. Les caractéristiques de cette structure sont :
1. la boîte supérieure est divisée en chambres de milliers. Afin de réaliser la poussière en différé et l'entretien de cleanign, chaque chambre a l'équipement 1 valve de levage.
2. le clapet de mise à l'air libre pneumatique est commandé par le cylindre d'air. Les avantages sont l'opération realiable, vitesse rapide de "Marche/Arrêt", sans n'importe quelle fuite d'air.
3. comparé à l'installation horizontale, le clapet de mise à l'air libre pneumatique des FO d'installation verticale est plus facile pendant l'entretien.
4. le sachet filtre est auto-verrouillé et scellé sur les trous de conseil par l'anneau flexible sur le sac. Ceci peut garantir la basse densité d'émission et facile pour l'installation et le remplacement.
5. le tube court optimisé d'injection peut garantir la représentation de nettoyage de saupoudrage parfaite.
6. la garde de sécurité et la plate-forme de marche sont équipées pour l'entretien régulier.
Nos avantages de collecteur de poussière d'impulsion de sac de métallurgie :
1. a avancé le type mince valve de levage et le dispositif en différé de nettoyage de la poussière peut garantir de rassembler la poussière complètement.
2. conception raisonnable pour d'air d'entrée la trémie de tube et de poussière d'écoulement également déchargeant le dispositif. Ceci peut résoudre le problème la circulation d'air inégale de chaque chambre.
3. un plus grand airbag de volume peut convenir à l'alimentation en air de pression à haute pression et basse.
4. le type d'augmentation de ressort est adopté sur le dessus du sachet filtre. Il a les advanages comme le bon sac de représentation de cachetage, facile et rapide remplaçant, sac remplaçant en dehors du filtre à manches.
5. la conception du sachet filtre est différente selon l'industrie et l'application différentes. Les normes de fabrication sont augmentées approximativement à 50% basé sur le standard de l'industrie.
6. materia cru de haute qualité d'adpots de vallée d'impulsion de solénoïde. Son mebrane a plus longtemps utilisant la vie.
7. contrôleur advanded par adpots de système de contrôle. Il a 3 méthodes de contrôle : différence, synchronisation et manuel de pression. La valve en différé, la valve d'impulsion et la soupape de décharge de cendre sont auotmatically commandées par le système.
Caractéristiques de collecteur de poussière d'impulsion de sac :
Type de four | Volume de l'air (m3) | Vitesse de filtration (m/min) | Région de filtre (m2) | Résistance d'équipement (PA) | Taille de sac (millimètres) | Quantité de sac | Méthode de nettoyage |
ZM100 | 6000-7200 | 1-1.2 | 100 | 1200 | Φ130 | 100 | nettoyage d'impulsion |
ZM120 | 7200-8840 | 1-1.2 | 120 | 1200 | Φ130 | 100 | nettoyage d'impulsion |
ZM150 | 8000-10800 | 1-1.2 | 150 | 1200 | Φ130 | 100 | nettoyage d'impulsion |
ZM200 | 12000-14400 | 1-1.2 | 200 | 1200 | Φ130 | 200 | nettoyage d'impulsion |
ZM250 | 15000-18000 | 1-1.2 | 250 | 1200 | Φ130 | 200 | nettoyage d'impulsion |
ZM300 | 18000-36000 | 1-1.5 | 300 | 1200 | Φ130 | 200 | nettoyage d'impulsion |
ZM350 | 21000-42000 | 1-1.5 | 350 | 1200 | Φ130 | 200 | nettoyage d'impulsion |
ZM400 | 24000-48000 | 1-1.5 | 400 | 1200 | Φ130 | 200 | nettoyage d'impulsion |
ZM450 | 27000-54000 | 1-1.5 | 450 | 1200 | Φ130 | 200 | nettoyage d'impulsion |
Modèle | PPC128-6 | PPC128-9 | PPC128-10 | PPC128-2×6 | PPC128-2×7 | PPC128-2×8 | |
Volume (³ de m /h) | 67300 | 100900 | 112100 | 134600 | 157000 | 179400 | |
Vitesse d'air (m/min) | 1.2-2.0 (la vitesse varie à différents points de la poussière) | ||||||
Région de filtration (㎡) | 935 | 1402 | 1558 | 1869 | 2181 | 2492 | |
Secteur net de filtration (㎡) | 779 | 1246 | 1402 | 1713 | 2025 | 2336 | |
No. de sac (PC) | 768 | 1152 | 1280 | 1536 | 1792 | 2084 | |
Résistance (PA) | 1470-1770 | ||||||
Pression négative (PA) | 7000 | ||||||
Contenu de poussière à l'admission (³ de g/m) | <1300 | ||||||
Dégagement de poussière (³ de g/m) | ≤0.1 | ||||||
Air comprimé | Pression (PA) | (5-7) ×105 | |||||
Consommation d'air | 3,6 | 5,4 | 6 | 7 | 8,3 | 9,5 | |
(³ /min de m) | |||||||
Valve d'impulsion | Quantité (PC) | 12 | 18 | 20 | 24 | 28 | 32 |
Taille | 2-1/2 ″ | ||||||
Valve d'altitude | Quantité (PC) | 6 | 9 | 10 | 12 | 14 | 16 |
Taille (millimètres) | Valve Φ725, réservoir Φ100 d'air | ||||||
Dispositif YJD-26 de décharge | ³ /h de la capacité 24m du débouché 300×300mm | Double clapet de fermeture 305×915 | |||||
Convoyeur de vis | Modèle | Dia. Φ300, ³ /h de la capacité 21m | NON-DÉTERMINÉ | ||||
Boîte de vitesse | XWD2.2-5-1/43, puissance 2.2Kw | NON-DÉTERMINÉ | |||||
Glissière d'air | Diapositive 250mm, le ³/㎡, la pression 6860pa d'air du débit 2.0m, si le contenu de poussière dépasse le ³ de 700g/m à l'admission, filtre à manches avec le grand convoyeur de vis devrait être considérée. | ||||||
Taille et matériel de sac | Dia.×lengthΦ130×3050, poids brut de polyéthylène a senti 450g/㎡, la température 120℃ | ||||||
Région d'isolation (㎡) | 125 | 196 | 205 | 223 | 247 | 262 | |
Poids total (approximativement) (kilogrammes) | 24120 | 31680 | 34680 | 43920 | 52680 | 60000 | |
Note 1 : Le secteur net de filtration signifie le secteur d'une chambre pendant l'élimination de la poussière. | |||||||
2 : La consommation d'air comprimé est basée sur l'approvisionnement en tuyau d'air comprimé d'une station de compression d'air. La consommation devrait être considérée 1,3 fois davantage si l'approvisionnement est fourni par un compresseur d'air indépendant. |
