Lieu d'origine:
La Chine
Nom de marque:
ZK CORP
Certification:
ISO,CE
Numéro de modèle:
baghouse de jet d'impulsion

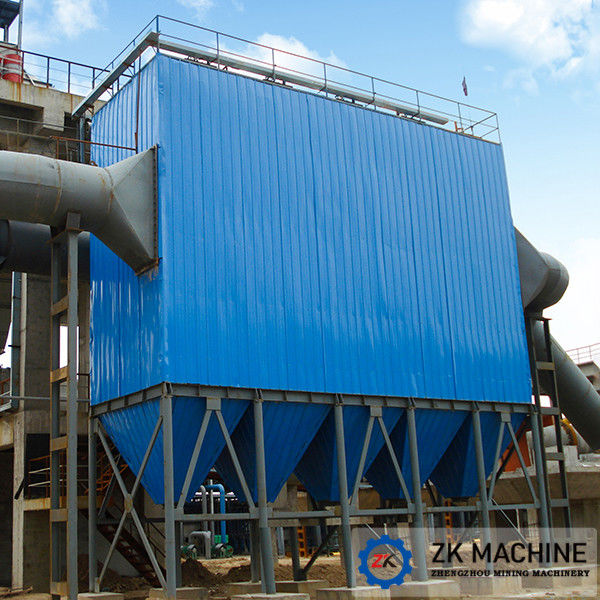

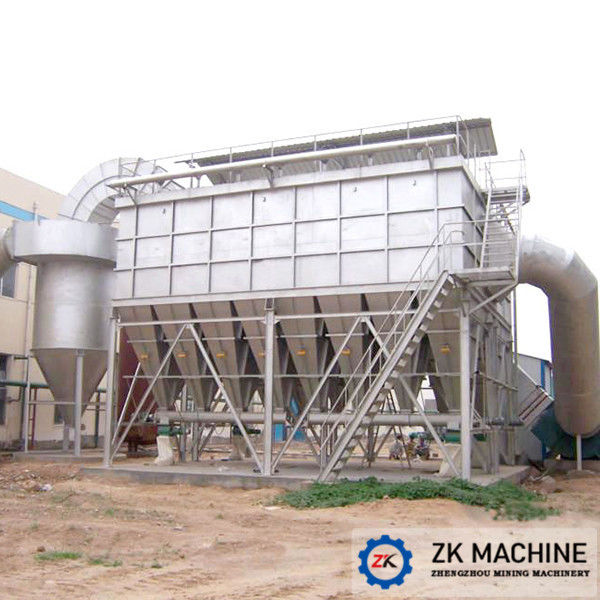

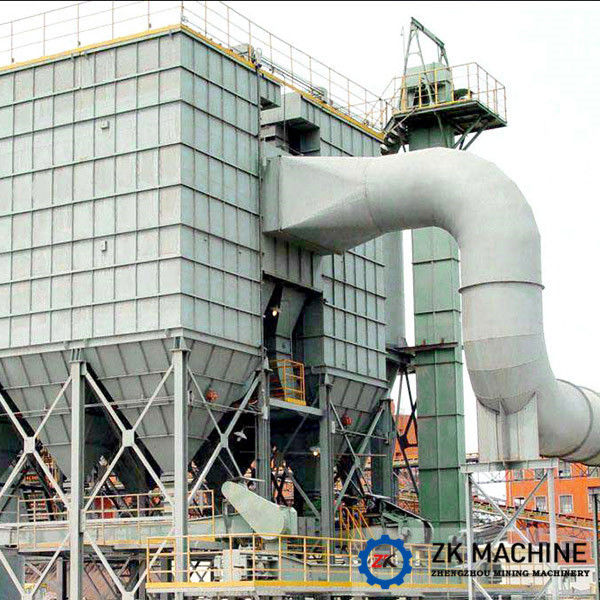

Collecteur de poussière industriel de Baghouse de jet industriel d'impulsion Mumbai
Introduction de Jet Bag-House d'impulsion :
Utilisant l'air comprimé comme puissance de la poussière propre de libérer l'air comprimé instantanément par le mécanisme de jet d'impulsion, induisant des périodes d'air secondaire de tirer dans le sachet filtre dans la grande vitesse pour enfler le sachet filtre rapidement, de ce fait enlevant la poussière par l'impact, la secousse et l'inversion d'écoulement.
Sac-maison d'inversion d'écoulement de bec :
L'inversion d'écoulement étant assuré par le compresseur à haute pression de fan ou d'air, déformant et secouant le sachet filtre et pénétrant le sachet filtre par la tuyère orientable, de ce fait enlevant la poussière. (Tous sont en structure de non-section.)
Sac-maison d'inversion d'écoulement de section :
Par la structure de section, cellule changeante de circulation d'air par la cellule avec des valves à s'effondrer ou pour enfler le sachet filtre à l'action de l'inversion d'écoulement, de ce fait enlevant la poussière.
Sac-maison mécanique de secousse :
Utilisant le dispositif mécanique (dispositif manuel, électromagnétique ou pneumatique y compris) pour secouer le sachet filtre, de ce fait enlevant la poussière. Elle a deux types de structure, de structure de non-section pour l'opération intermittente et de structure de section pour le fonctionnement continu.
Secousse combinée avec la Sac-maison d'inversion d'écoulement :
Combinant deux méthodes de secousse mécanique (secousse électromagnétique y compris ou secousse pneumatique) et d'écoulement l'inversion pour enlever la poussière. (Alii sont en structure de section.)
Collecteur de poussière nos avantages :
1. Le type mince avancé valve de levage et dispositif en différé de nettoyage de la poussière peut garantir de rassembler la poussière complètement.
2. Conception raisonnable pour d'air d'entrée la trémie de tube et de poussière d'écoulement également déchargeant le dispositif. Ceci peut résoudre le problème la circulation d'air inégale de chaque chambre.
3. Un plus grand airbag de volume peut convenir à l'alimentation en air de pression à haute pression et basse.
4. Le type d'augmentation de ressort est adopté sur le dessus du sachet filtre. Il a les advanages comme le bon sac de représentation de cachetage, facile et rapide remplaçant, sac remplaçant en dehors du filtre à manches.
5. La conception du sachet filtre est différente selon l'industrie et l'application différentes. Les normes de fabrication sont augmentées approximativement à 50% basé sur le standard de l'industrie.
6. Materia cru de haute qualité d'adpots de vallée d'impulsion de solénoïde. Son mebrane a plus longtemps utilisant la vie.
7. Les adpots de système de contrôle advanded le contrôleur. Il a 3 méthodes de contrôle : différence, synchronisation et manuel de pression. La valve en différé, la valve d'impulsion et la soupape de décharge de cendre sont auotmatically commandées par le système.
Caractéristiques de collecteur de poussière :
| Type de four | Volume de l'air (m3) | Vitesse de filtration (m/min) | Région de filtre (m2) | Résistance d'équipement (PA) | Taille de sac (millimètres) | Quantité de sac | Méthode de nettoyage |
| ZM100 | 6000-7200 | 1-1.2 | 100 | 1200 | Φ130 | 100 | nettoyage d'impulsion |
| ZM120 | 7200-8840 | 1-1.2 | 120 | 1200 | Φ130 | 100 | nettoyage d'impulsion |
| ZM150 | 8000-10800 | 1-1.2 | 150 | 1200 | Φ130 | 100 | nettoyage d'impulsion |
| ZM200 | 12000-14400 | 1-1.2 | 200 | 1200 | Φ130 | 200 | nettoyage d'impulsion |
| ZM250 | 15000-18000 | 1-1.2 | 250 | 1200 | Φ130 | 200 | nettoyage d'impulsion |
| ZM300 | 18000-36000 | 1-1.5 | 300 | 1200 | Φ130 | 200 | nettoyage d'impulsion |
| ZM350 | 21000-42000 | 1-1.5 | 350 | 1200 | Φ130 | 200 | nettoyage d'impulsion |
| ZM400 | 24000-48000 | 1-1.5 | 400 | 1200 | Φ130 | 200 | nettoyage d'impulsion |
| ZM450 | 27000-54000 | 1-1.5 | 450 | 1200 | Φ130 | 200 | nettoyage d'impulsion |
| Modèle | PPC128-6 | PPC128-9 | PPC128-10 | PPC128-2×6 | PPC128-2×7 | PPC128-2×8 | |
| Volume (³ de m /h) | 67300 | 100900 | 112100 | 134600 | 157000 | 179400 | |
| Vitesse d'air (m/min) | 1.2-2.0 (la vitesse varie à différents points de la poussière) | ||||||
| Région de filtration (㎡) | 935 | 1402 | 1558 | 1869 | 2181 | 2492 | |
| Secteur net de filtration (㎡) | 779 | 1246 | 1402 | 1713 | 2025 | 2336 | |
| No. de sac (PC) | 768 | 1152 | 1280 | 1536 | 1792 | 2084 | |
| Résistance (PA) | 1470-1770 | ||||||
| Pression négative (PA) | 7000 | ||||||
| Contenu de poussière à l'admission (³ de g/m) | <1300 | ||||||
| Dégagement de poussière (³ de g/m) | ≤0.1 | ||||||
| Air comprimé | Pression (PA) | (5-7) ×105 | |||||
| Consommation d'air | 3,6 | 5,4 | 6 | 7 | 8,3 | 9,5 | |
| (³ /min de m) | |||||||
| Valve d'impulsion | Quantité (PC) | 12 | 18 | 20 | 24 | 28 | 32 |
| Taille | 2-1/2 ″ | ||||||
| Valve d'altitude | Quantité (PC) | 6 | 9 | 10 | 12 | 14 | 16 |
| Taille (millimètres) | Valve Φ725, réservoir Φ100 d'air | ||||||
| Dispositif YJD-26 de décharge | ³ /h de la capacité 24m du débouché 300×300mm | Double clapet de fermeture 305×915 | |||||
| Convoyeur de vis | Modèle | Dia. Φ300, ³ /h de la capacité 21m | NON-DÉTERMINÉ | ||||
| Boîte de vitesse | XWD2.2-5-1/43, puissance 2.2Kw | NON-DÉTERMINÉ | |||||
| Glissière d'air | Diapositive 250mm, le ³/㎡, la pression 6860pa d'air du débit 2.0m, si le contenu de poussière dépasse le ³ de 700g/m à l'admission, filtre à manches avec le grand convoyeur de vis devrait être considérée. | ||||||
| Taille et matériel de sac | Dia.×lengthΦ130×3050, poids brut de polyéthylène a senti 450g/㎡, la température 120℃ | ||||||
| Région d'isolation (㎡) | 125 | 196 | 205 | 223 | 247 | 262 | |
| Poids total (approximativement) (kilogrammes) | 24120 | 31680 | 34680 | 43920 | 52680 | 60000 | |
| Note 1 : Le secteur net de filtration signifie le secteur d'une chambre pendant l'élimination de la poussière. | |||||||
| 2 : La consommation d'air comprimé est basée sur l'approvisionnement en tuyau d'air comprimé d'une station de compression d'air. La consommation devrait être considérée 1,3 fois davantage si l'approvisionnement est fourni par un compresseur d'air indépendant. | |||||||
