Lieu d'origine:
La Chine
Nom de marque:
ZK
Certification:
CE ISO Certification
Numéro de modèle:
HRM800, HRM1100, HRM1250, HRM1300

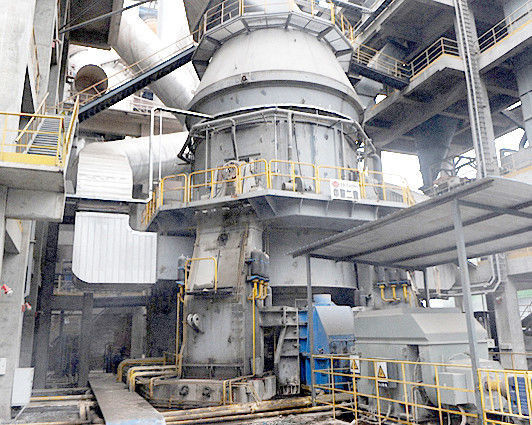

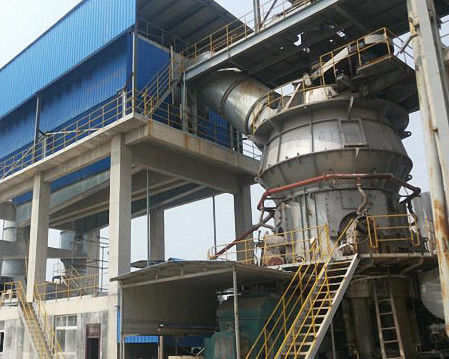

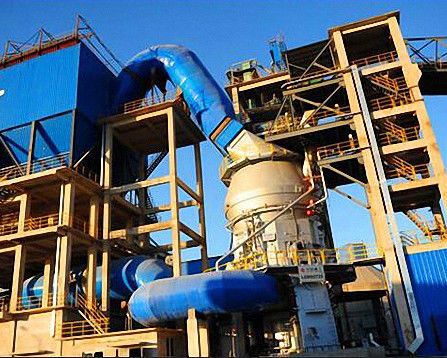

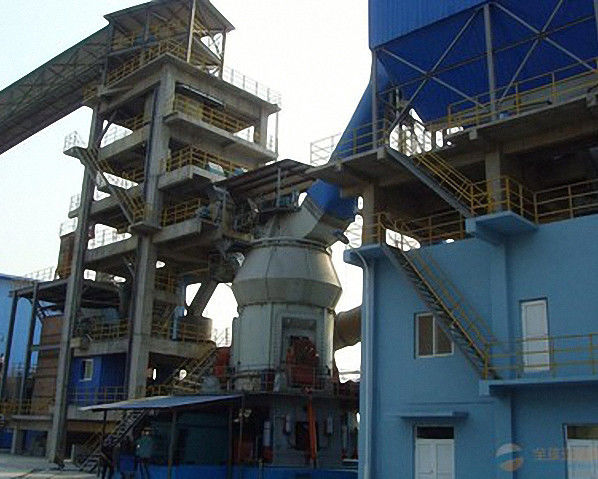

Moulins de meulage pour les mines d'or/moulin de meulage vertical pour la matière première
Le moulin cru est principalement employé pour rectifier les matières premières de ciment. Il peut également être employé pour rectifier de divers minerais et d'autres matériaux dans le courant électrique, la métallurgie, l'industrie chimique et toute autre industrie. Le moulin cru a des caractéristiques telles que la capacité élevée, la protection de l'environnement de rendement, économiseuse d'énergie et élevée.
Le moulin cru habituellement est employé pour rectifier de divers minerais et d'autres matériaux dans le ciment, le courant électrique, la métallurgie, l'industrie chimique et toute autre industrie.
Structure
Le moulin cru se compose principalement alimentant le dispositif, grande roue de vitesse, déchargeant le dispositif, le cylindre, le plat de grille, l'axe creux, le revêtement, le dispositif d'entraînement et d'autres composants.
1. Le dispositif d'admission se compose du guide d'entrée et du cylindre de spirale. Là rayent les plats dans le guide d'entrée, qui prolongent la vie active du dispositif d'admission.
2. Le chapeau est fait d'acier au carbone de haute qualité et l'axe creux est bâti moulé, combinant ensemble pour assurer son opération sûre et fiable.
3. À l'intérieur du moulin cru, les différentes étapes ont la structure différente de plat de doublure, qui améliorera considérablement l'efficacité de meulage.
4. Les incidences principales sont des incidences de glissement, qui a la bonne force, la ductilité, le polymerism, résistance l'anti-frication, à l'abrasion, l'onctuosité et la conduction thermique. Il peut répondre aux exigences lubrifiées de l'axe creux bon et facile à changer, s'appliquant à vitesse réduite, condition de travail de charge lourde de moulin cru.
Nos avantages :
1. la finesse de produit est réglable et uniforme.
2. consommation d'énergie relativement basse, bas usage, bas frais d'exploitation.
3. efficacité de meulage élevée, moins d'usure.
4. coûts d'investissement à prix réduit, processus simple.
Paramètres techniques :
Spécifications | T/h de sortie |
Rev R/min |
Meulage Corps (t) |
puissance (kilowatt) | réducteur | ||
modèle | Rapport de vitesse | ||||||
Ф1.2x4.5 | 1,7 | 30,3 | 5 | 55 | ZD30-8 | 4,481 | |
Ф1.5x5.7 | 4,5 | 26,34 | 11 | 130 | ZD40-7 | 4 | |
Ф1.83x6.4 | 8,5 | 23,9 | 18 | 210 | ZD60-8 | 4,5 | |
Ф1.83x7 | 11 | 24,5 | 20 | 245 | ZD60-8 | 4,5 | |
Ф2.2x6.5 | 16 | 21,4 | 28 | 280 | ZD70-9 | 5 | |
Ф2.2x7.5 | 16-21 | 21,4 | 32 | 380 | ZD70-9 | 5 | |
Ф2.4x7 | 17-19 | 20,4 | 36 | 380 | JDx560 | 6,33 | |
Ф2.4x8 | 24-26 | 20,3 | 41 | 470/11 | JD630 | 6,33 | |
Ф2.4x12 | 35-38 | 20 | 62 | 800/11 | JD800/ZD82.5-7-L | 6.33/99.96 | |
Ф2.4x13 | 35-38 | 19,4 | 69 | 800 | JDX800/MBY800 | 6,33 | |
Ф2.6x13 | 50-55 | 19,5 | 83 | 1000 | JDX800/MBY800 | 4,5 | |
Ф2.8x5+3 | 36-478 | 18,6 | 56 | 500 | ZDH80 | 4,5 | |
Ф2.8x10 | 40-48 | 19,7 | 70 | 800 | D110A | 37,5 | |
Ф3x7+1.8 | 44 | 18 | 76 | 780/5 | JD800/ZD82.5-8-L | 7,1 | |
Ф3x9 | 28-32/50-55 | 18,34 | 78 | 1000/11 | NZL1080/ZS110 | 8/280 | |
Ф3x11 | 45-48 | 18,7 | 91 | 800 | ZD100A-41 | 6,43 | |
Ф3x12 | 55-58 | 18 | 100 | 1250 | JS110-A | 41,1 | |
Ф3.2x9 | 65 | 17,6 | 88 | 1250 | JS110-A | 41,28 | |
Ф3.2x10 | 55 | 17,6 | 98 | 1000 | JS110 | 41,5 | |
Ф3.5x10 | 73 | 16,8 | 118 | 1250 | JS110-A | ? | |
Ф3.6x7.5+2.5 | 90 | 17,3 | 125 | 1400 | JDX900 | 7,1 | |
Ф3.8x7.5 | 85 | 16,4 | 103 | 1400/22 | NBY800/YNS620-90 | 5.6/90 | |
Ф3.8x7.5 | 90 | 17 | 103 | 1600 | JDX900 | ? | |
Ф4.6x10+3.5 | 190 | 15 | 278 | 3550 | JQS3500 | ? | |
Ф4.6x10+3.5 | 210 | 15 | 278 | 3550 | JQS3500 | ? |
spécifications |
capacité (t/h) |
vitesse (r/min)
|
Médias de meulage (t) |
moteur | réducteur | poids (t) | ||
modèle |
puissance (kilowatt) |
modèle | rapport de vitesse | |||||
Φ1.2×4.5 | 1,7 | 30,3 | 5 | YR250M-6 | 55 | ZD30-8 | 4,481 | 13,1 |
Φ1.5×5.7 | 4,5 | 26,34 | 11 | JR127-8 | 130 | ZD40-7 | 4 | 25 |
Φ1.83×7 | 11 | 24,5 | 20 | JR138-8 | 245 | ZD60-8 | 4,5 | 37,2 |
Φ2.2×7.5 | 16-22 | 21,4 | 32 | JR158-8 | 380 | ZD70-9 | 5 | 53,6 |
Φ2.4×13 | 35-38 | 19,4 | 69 | YR800-8 | 800 | JDX800/MBY800 | 6,33 | 78 |
Φ2.6×13 | 50-55 | 19,5 | 83 | YR1000-8/1180 | 1000 | JDX800/MBY800 | 4,5 | |
Φ2.8×10 | 40-48 | 19,7 | 70 | YR800-8/1180 | 800 | D110A | 37,5 | |
Φ3.0×12 | 55-58 | 18 | 100 | YR1250-8/1430 | 1250 | JS110-A | 41,1 | |
Φ3.2×10 | 55 | 17,6 | 98 | YR1000-8/1180 | 1000 | JS110 | 41,5 | |
Φ3.5×10 | 73 | 16,8 | 118 | YR1250-8 | 1250 | JS110-A | 153,7 (sans moteur) |
